压力直角变送器

GPD60(YB36)压力直角变送器是把压阻式敏感原件封装在压力接口内构成，被测压力通过压力接口作用在敏感元件上，实现了压力与输出电压信号的线性转换 。压力接口为 M27×2外螺纹，密封垫端面密封，适用于用于煤矿水文监测，污水、河水、江水的 处理及水渠、江河、深井、湖泊、海岸、地质等水文监测；适用于压力探头和输出信号成直角方向的测量。

一、产品特点：

采用进口芯片，精度高、稳定性好；
合金钢密封结构，耐腐蚀性好；
适用于压力探头和输出信号线成直角方向的测量；
安全防爆型产品，可用于恶劣环境及危险性场合；
标准电流、电压输出，互换性强；
超强的抗干扰设计；
抗冲击，抗震动，耐腐蚀；
防水锤设计，传感器抗冲击能力强，使用寿命长。

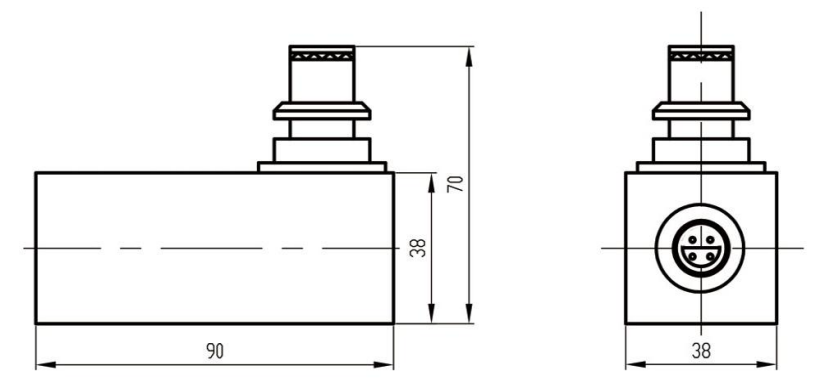

二、外形尺寸

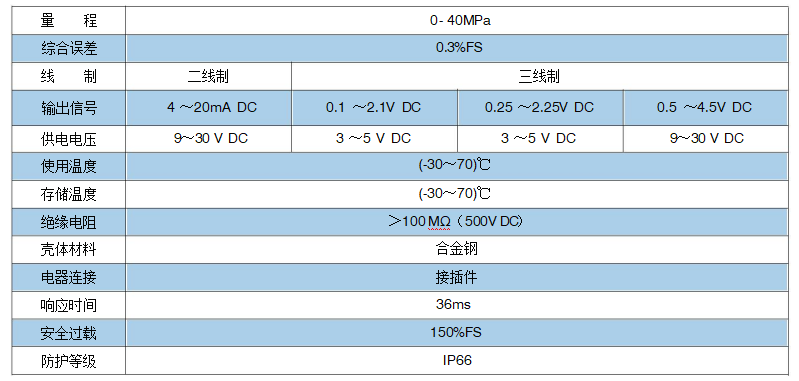

三、详细参数:

四、使用注意事项

压力传感器使用过程中为了获得*佳的测量结果，请考虑以下几点：

1、防止传感器与强腐蚀性或过热的介质接触；
2、传感器在使用过程中电缆线走势尽量朝下，防止地下水、冷凝水通过四色线渗到传感器内部，造成传感器绝缘**；
3、请不要用力拉扯传感器上的电缆线，防止传感器内部电路损坏或破坏传感器防护性能；
4、产品表面有少量油状物为正常现象，不影响正常使用；
5、若条件允许，建议装配前对库存品进行3次预压（预压简单讲就是将传感器加载到额定载荷，然后将载荷完全卸掉），这样可以大大提高传感器的机械稳定，能提高传感器读数（输出信号）的稳定性；
6、传感器连接件（螺栓，支角、垫片等附件）应有足够的强度；
7、安装完成后载荷方向应通过传感器的承重轴心线；
8、安装过程中防止划伤、碰伤传感器；
9、定期检查测力系统连接处不得卡有煤块、石子等杂物；
10、在测力系统上进行焊接操作时应断开传感器和电源及仪表的链接；若焊接位置离传感器位置较近的时候，应卸下传感器，以免传感器内部电路烧坏；
11、定期检查各接线是否有松动、折断的情况；
12、传感器或和传感器连接的仪表发生故障应立即断开电源，然后再报修；
13、传感器应远离热源、和传感器链接的仪表应远离振动源及热源；
14、传感器应存储在无腐蚀性介质，无水渍、清洁、通风良好的空间，环境相对干燥的空间；
15、安装和拆卸过程应防止传感器划伤、碰伤，并保护好传感器引出线不受损伤；
16、定期检查测力系统附近的排水系统，避免堵塞；
17、若用到接线盒，接线盒应远离水源；
18、测力系统每次开机后，先预热5分钟以上；
19、若测力系统安装在野外可根据情况安装防雷设施；
20、为保证测力系统准确性，定期对系统进行校准。

五、声明

1、请不要私自拆卸传感器，因私自拆卸造成传感器损坏，我司概不负责；
2、产品表面有少量油状物为正常现象，不影响正常使用；
3、如果传感器出现故障，请与我公司的取得联系，确认问题后需要把变送器寄回本公司维修时请附带详细的故障现象。寄回前切记对传感器进行有效防护，防止运输途中造成二次损伤。
