温度直角变送器

GWD-200(CB2)

GWD-200(CB2)温度直角变送器采用进口不锈钢隔离膜片的高精度、高稳定性的芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、对不锈钢壳体的全密封焊接工艺制造。产品采用独特的工艺密封结构形式，防浸漏性能好，长期浸入液体中工作可靠。可同时检测某一点的液位与温度，适用于在测量液位的同时又测量介质温度的场所。变送器具有精度高、稳定性好、寿命长、安装方便等优点。广泛用于煤炭、科研、

详细介绍

GWD-200(B)温度直角变送器采用进口不锈钢隔离膜片的高精度、高稳定性的芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、对不锈钢壳体的全密封焊接工艺制造。产品采用独特的工艺密封结构形式，防浸漏性能好，长期浸入液体中工作可靠。可同时检测某一点的液位与温度，适用于在测量液位的同时又测量介质温度的场所。变送器具有精度高、稳定性好、寿命长、安装方便等优点。广泛用于煤炭、科研、石化、电力、水利等领域对各种场合温度的测量和控制。适用于感温探头和输出信号成直角方向的测量。
一、产品特点

1、采用进口芯片，精度高、稳定性好；

2、全不锈钢密封结构，耐腐蚀性好；

3、适用于感温探头和输出信号线成直角方向的测量；

4、防爆型产品，可用于恶劣环境及危险性场合；

5、标准电流、电压输出，互换性强；

6、超强的抗干扰设计；

7、抗冲击，抗震动，耐腐蚀；

8、防水锤设计，传感器抗冲击能力强，使用寿命长。、

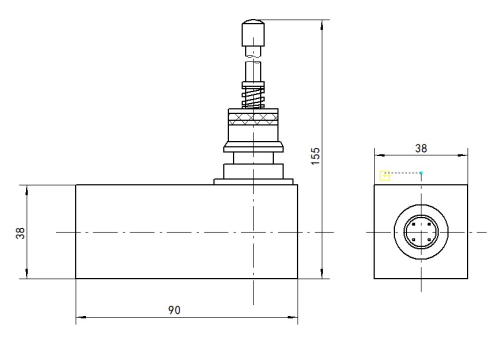

二、外形尺寸（可根据用户实际要求订做）

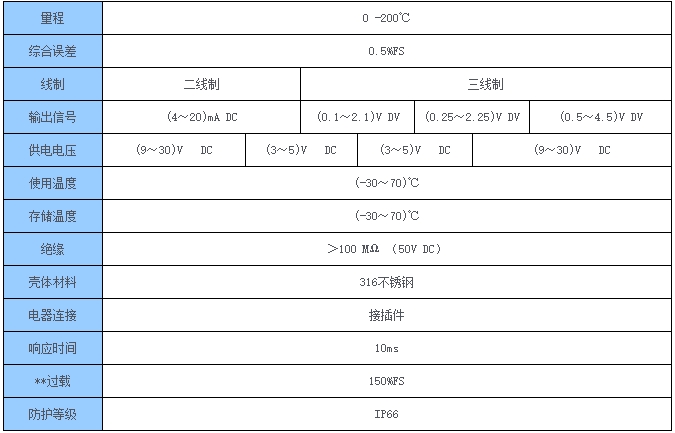

三、技术参数

四、主要用途

适用于感温探头和输出信号线成直角方向的测量。

三、接线方式

1、二线制：

红线—电源；绿线—信号

2、三线制：

插孔3—电源；插针 2—GND；

插孔 4—信号线；插针 1—空；

六、使用注意事项

变送器使用过程中为了获得佳的测量结果，请考虑以下几点：

1、防止变送器与腐蚀性或过热的介质接触；

2、若变送器使用环境温度过低，应采取防冻措施，避免变送器内液体结冰膨胀损坏变送器；

3、压力变送器的安装位置尽量避开液体的冲击方向，避免传感器过压损坏。

4、在测力系统上进行焊接操作时应断开变送器和电源及仪表的链接；若焊接位置离变送器位置较近的时候，应卸下变送器，以免变送器内部电路烧坏；

5、定期检查各接线是否有松动、折断的情况；

6、变送器或和变送器连接的仪表发生故障应立即断开电源，然后再报修；

7、传感器应远离热源、和变送器链接的仪表应远离振动源及热源；

8、变送器应存储在无腐蚀性介质，无水渍、清洁、通风良好的空间，环境相对干燥的空间；

9、安装和拆卸过程应防止传感器划伤、碰伤；

10、若更换变送器后应对测力系统进行重新标定、调试；

11、定期检查测力系统附近的排水系统，避免堵塞；

12、若用到接线盒，接线盒应远离水源，若有地下水进入应

13、测力系统每次开机后，先预热5分钟以上；

14、为保证测力系统准确性，定期对系统进行校准。

七、声明

1、请不要私自拆卸传感器，因私自拆卸造成传感器损坏，我司概不负责；

2、产品表面有少量油状物为正常现象，不影响正常使用；

3、如果变送器出现故障，请与我公司的取得联系，确认问题后需要把变送器寄回本公司维修时请附带详细的故障现象。寄回前切记对传感器进行有效防护，防止运输途中造成二次损伤。
