钻孔应力计

YB型

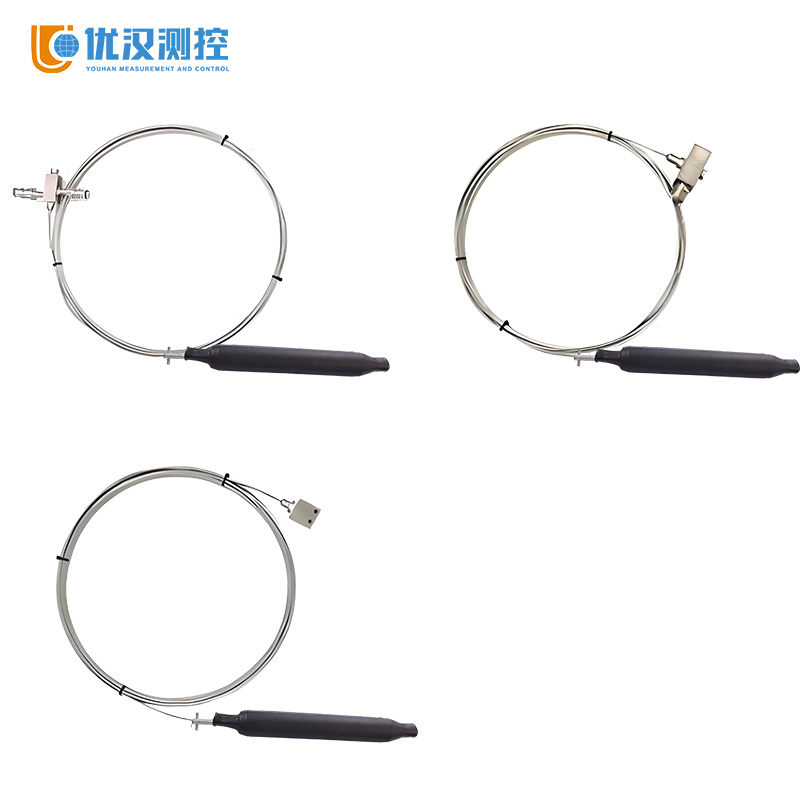

YB型钻孔应力计是用于测量煤（岩）体应力变化引起的钻孔受破坏变形时的压力值，它主要包括不锈钢液压膜盒、铸铁填充块、无缝不锈钢管、四通阀、液压油及油压接头组成。一、概述YB型钻孔应力计是用于测量煤（岩）体应力变化引起的钻孔受破坏变形时的压力值，它主要包括不锈钢液压膜盒、铸铁填充块、无缝不锈钢管、四通阀、液压油及油压接头组成。二、产品特点1、膜盒主要采用不锈钢材质，传递应力准确，耐腐蚀性强；2、阀针锥

详细介绍

YB型钻孔应力计是用于测量煤（岩）体应力变化引起的钻孔受破坏变形时的压力值，它主要包括不锈钢液压膜盒、铸铁填充块、无缝不锈钢管、四通阀、液压油及油压接头组成。
一、概述
YB型钻孔应力计是用于测量煤（岩）体应力变化引起的钻孔受破坏变形时的压力值，它主要包括不锈钢液压膜盒、铸铁填充块、无缝不锈钢管、四通阀、液压油及油压接头组成。

二、产品特点

1、膜盒主要采用不锈钢材质，传递应力准确，耐腐蚀性强；

2、阀针锥部进行了渗氮处理，不易磨损；

3、阀针采用关节轴承结构，提高了密封效果；

4、膜盒焊接采用机器人氩弧焊，焊缝规则；

5、进行了氩气保护和散热处理，无焊渣，不易产生微观焊接缺陷；

6、KJ10、DN10、M20*1.5等标准油压接口，安装使用方便灵活；

7、油管采用无缝不锈钢材质，抗过载能力强。

三、主要技术指标

1、压力测量范围：0～30MPa；

2、允许过载150℅FS；

3、油枕受力面积：4315平方毫米；

4、油压接口：KJ10\DN10\M20*1.5,具体根据客户要求制作；

5、膨胀体直径：φ38～φ39mm；

6、承压极限：65MPa(φ42孔内)，55MPa(φ45孔内)；

7、膨胀体长度：180mm ；

8、膨胀范围：39mm～50mm；

9、精度：1%FS。
四、安装

围岩应力监测仪采用Φ42mm～Φ44mm 水平钻孔探入安装。

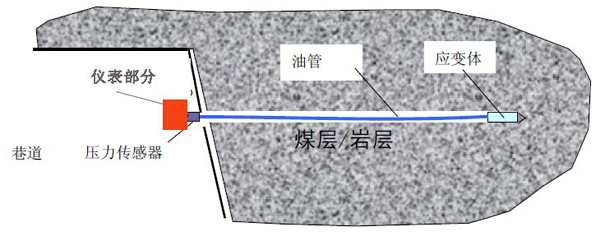

1、首先通过钻机将钻孔打出，用风或水压清洗钻孔，将传感器的受力面朝上用推杆将传感器缓慢推入。注意：在推入传感器时不可将推杆旋转，应保持一个方向。安装方法如下图所示。

2、将压力传感器与油管末端的快速插头连接好，并插好U 形销。旋转截止杆，打开截止阀，将手动泵（或者其他泵源）的出油管连接至注油口，手动泵升压至4MPa-5MPa范围内。旋转截止杆，关闭截止阀，然后卸除手动泵压力，移除手动泵连接到注油口上的油管；

3、待油枕回压半小时，重复步骤步骤2，手动泵升压至2MPa-3MPa范围内；

4、固定好压力传感器、变送器，将传感器的输出信号电缆，按信号顺序接入到三通接线盒。

五、使用注意事项

1、应力变送器的电缆接头应注意保护，避免随便抽拉，以免折断堵塞；

2、安装过程中应避免无缝油管受力过大断裂；

3、防止传感器与腐蚀性或过热的介质接触；

4、产品表面有可能会有少量油状物为正常现象，不影响正常使用。
