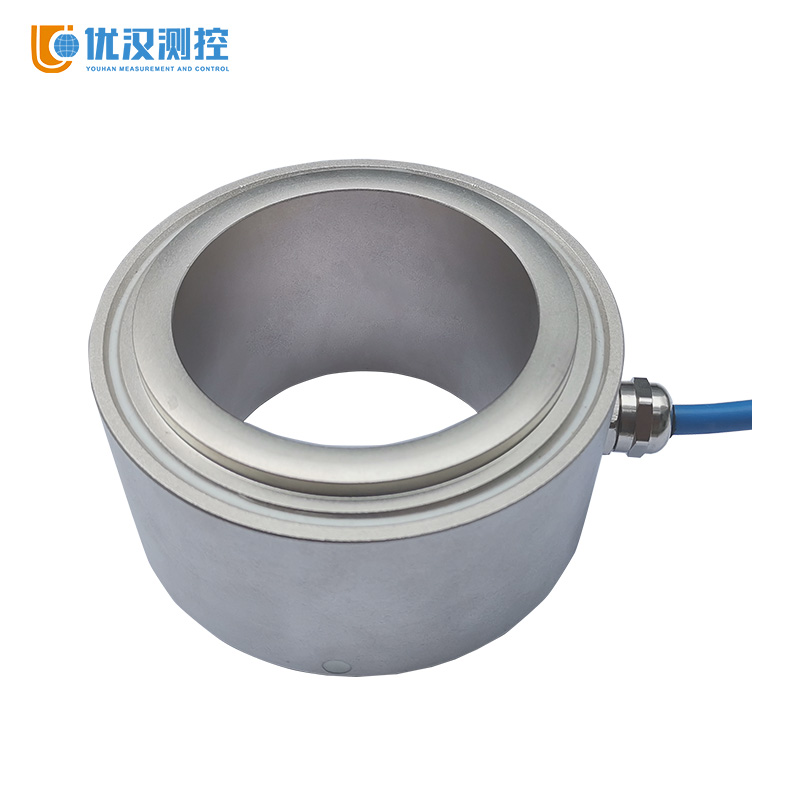

锚杆恒阻应力传感器

ZH7

ZH7型号的锚杆恒阻应力传感器内部采用德国进口密封胶防护，防油、防水；材质选用上等合金钢，使传感器长期受压状态下保持稳定；小型化集成设计，外观精美，安装使用方便灵活；防爆型产品，可用于恶劣环境及危险性场合；超低功耗设计，可满足电池供电使用要求；电缆线符合煤安标准，使用可靠；表面处理采取喷砂镀镍技术，质感良好，镍层结合牢固；超高精度，精度等级超越国外同类产品。一、产品特点 1、内部采用德国进

详细介绍

ZH7型号的锚杆恒阻应力传感器内部采用德国进口密封胶防护，防油、防水；材质选用上等合金钢，使传感器长期受压状态下保持稳定；小型化集成设计，外观精美，安装使用方便灵活；防爆型产品，可用于恶劣环境及危险性场合；超低功耗设计，可满足电池供电使用要求；电缆线符合煤安标准，使用可靠；表面处理采取喷砂镀镍技术，质感良好，镍层结合牢固；超高精度，精度等级超越国外同类产品。
一、产品特点

1、内部采用德国进口密封胶防护，防油、防水；

2、材质选用上等合金钢，使传感器长期受压状态下保持稳定；

3、小型化集成设计，外观精美，安装使用方便灵活；

4、防爆型产品，可用于恶劣环境及危险性场合；

5、超低功耗设计，可满足电池供电使用要求；

6、电缆线符合煤安标准，使用可靠；

7、表面处理采取喷砂镀镍技术，质感良好，镍层结合牢固；

8、超高精度，精度等级超越国外同类产品。

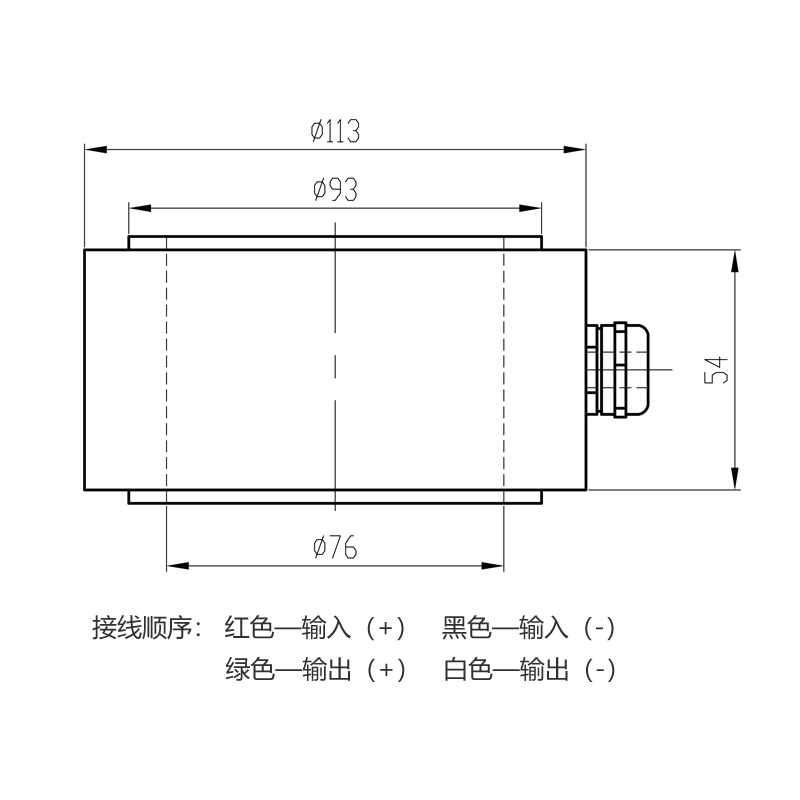

二、产品尺寸

三、技术参数

量程	500KN 、 600KN 、 800KN
综合误差	0.3%FS
灵敏度	2.0±0.2mv/v
输入阻抗	2000±8Ω
输出阻抗	2000±8Ω
绝缘电阻	5000MΩ(DC 50V)
零点输出	0~600υV
零点温漂	0.05%FS/10℃
电器连接	电缆连接
壳体材料	合金钢
使用温度	(-30~70)℃
最大激励电压	18V (DC)
安全过载	≤150%FS
防护等级	IP66

四、主要用途

专为矿井顶板离层的应力监测设计。

五、接线方式

红——输入（+）；蓝——输入（-）；绿——输出（+）；白——输出（-）。

六、使用注意事项

1、螺杆连接合理，即传感器压板和螺杆之间应为间隙配合，否则会造成测试误差；

2、安装完成后载荷方向应通过传感器的承重轴心线；

3、安装过程中防止划伤、碰伤传感器；

4、防止传感器与腐蚀性或过热的介质接触；

5、请不要用力拉扯传感器上的电缆线，防止传感器内部电路损坏或破坏传感器防护性能；

6、请不要私自拆卸传感器，该传感器上的螺钉松紧状态和传感器性能有一定关联。因私自拆卸造成传感器损坏，我司概不负责；

7、产品表面有少量油状物为正常现象，不影响正常使用。

8、在测力系统上进行焊接操作时应断开传感器和电源及仪表的链接；若焊接位置离传感器位置较近的时候，应卸下传感器，以免传感器内部电路烧坏；

9、定期检查各接线是否有松动、折断的情况；

10、传感器或和传感器链接的仪表发生故障应立即断开电源，然后再报修；

11、传感器应存储在无腐蚀性介质，无水渍、清洁、通风良好的空间，环境相对干燥的空间；

12、安装和拆卸过程应防止传感器划伤、碰伤，兵保护好传感器引出线不受损伤；

13、若更换传感器后应对测力系统进行重新标定、调试；

14、若用到接线盒，接线盒应远离水源；

15、若测力系统安装在野外可根据情况安装防雷设施；

16、为保证测力系统准确性，定期对系统进行校准。

七、声明

1、请不要私自拆卸传感器，因私自拆卸造成传感器损坏，我司概不负责；

2、产品表面有少量油状物为正常现象，不影响正常使用；

3、如果变送器出现故障，请与我公司的取得联系，确认问题后需要把变送器寄回本公司维修时请附带详细的故障现象。寄回前切记对传感器进行有效防护，防止运输途中造成二次损伤。
