位移变送器

GUD1200(WB1)

WB1型号的位移变送器超强的抗干扰设计；标准电压输出，互换性强；采用进口芯片，精度高、稳定性好；反接保护功能设计，使用可靠；外壳采用无痕氩弧焊接技术，外观美观，防油、防水效果好；防爆型产品，可用于恶劣环境及危险性场合；无触点回弹，故不受外部冲击而误动作，信号稳定；外壳材质采用上等不锈钢，外观精美，耐腐蚀性强；供电电压范围宽，若电压衰减不影响传感器输出信号。一、产品特点1、超强的抗干扰设计；2、标准

详细介绍

WB1型号的位移变送器超强的抗干扰设计；标准电压输出，互换性强；采用进口芯片，精度高、稳定性好；反接保护功能设计，使用可靠；外壳采用无痕氩弧焊接技术，外观美观，防油、防水效果好；防爆型产品，可用于恶劣环境及危险性场合；无触点回弹，故不受外部冲击而误动作，信号稳定；外壳材质采用上等不锈钢，外观精美，耐腐蚀性强；供电电压范围宽，若电压衰减不影响传感器输出信号。
一、产品特点

1、超强的抗干扰设计；

2、标准电压输出，互换性强；

3、采用进口芯片，精度高、稳定性好；

4、反接保护功能设计，使用可靠；

5、外壳采用无痕氩弧焊接技术，外观美观，防油、防水效果好；

6、防爆型产品，可用于恶劣环境及危险性场合；

7、无触点回弹，故不受外部冲击而误动作，信号稳定；

8、外壳材质采用上等不锈钢，外观精美，耐腐蚀性强；

9、供电电压范围宽，若电压衰减不影响传感器输出信号。

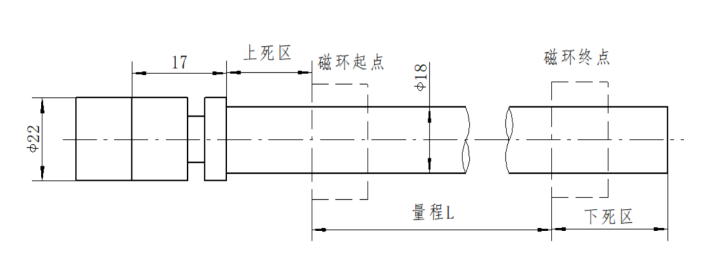

二、外形尺寸（可根据用户实际要求订做）

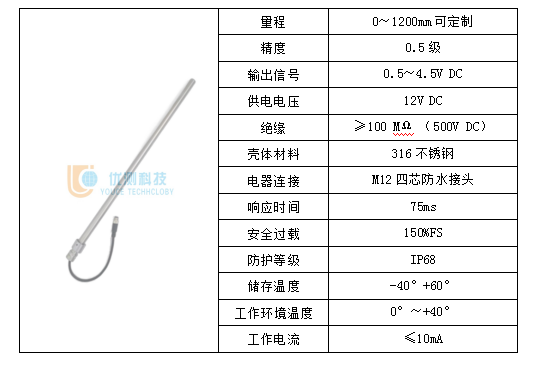

三、技术参数

四、主要用途

本产品适用于煤矿井下有甲烷及煤尘爆炸的场所，可安装在液压支架推移油缸内，检测推移油缸的行程。

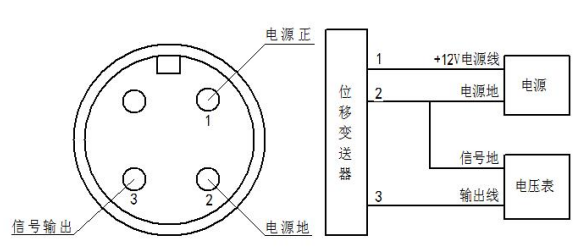

五、接线方式

六、工作条件

1、工作环境温度：0°～+50°；

2、平均相对湿度：不大于98%（25℃）；

3、海拔：海拔不超过2000m；

4、煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击，无破坏绝缘的腐蚀性气体场。

七、使用及注意事项

1、使用及操作使用前准备好12V电源，按照前面所述的接线方式接好位移传感器，套上磁环，通电后如果输出不正常，则先切断电源，然后检查电源是否符合要求及接线是否正确，确认无误后，移动磁环位移传感器输出应有线性变化，以此确认位移传感器是否正常工作；

2、常见故障的分析与排除（故障现象/排除方法）：磁尺输出有跳变或不稳定，请检查系统的接地是否良好，布线是否合理，磁尺的连接电缆线是否避开大功率电源、射频信号源或其他噪声源，磁尺一直输出*小值，检查磁环是否掉落或者进入死区内；

3、传感器的屏蔽电缆线必须避开大功率电源，射频信号源和其它有噪声的传输线等，不准用电缆接地芯线作本安控制回路；

4、请不要用力拉扯传感器上的黑色电缆线，防止传感器内部电路损坏或破坏传感器防护性能；

5、为了防止搬运途中受损，请保持本产品出厂时的包装状态，一直到工作现场；

6、贮存场所应满足一下几点:免遭雨雪入侵；非腐蚀性环境；免遭冲击、振动和挤压；温度不高于+60℃，不低于﹣40℃；空气流通和相对湿度不大于95%（25℃）；尽量保持本产品出厂时的包装状态。

八、声明

1、产品表面有少量油状物为正常现象，不影响正常使用；

2、请不要私自拆卸传感器，因私自拆卸造成传感器损坏，我司概不负责；

3、如果传感器出现故障，请与我公司的取得联系，确认问题后需要把变送器寄回本公司维修时请附带详细的故障现象。寄回前切记对传感器进行有效防护，防止运输途中造成二次损伤。
